Лазерные маркираторы Macsa id
О продукте
| Бренд |
|
| Модель |
SPARK Series SPA2 C Series (CO₂) SPA2 F Series (Fiber) SPA2 Film Series SPA2 UV / DPSS SPA2 Washdown |
| Страна | Испания |
| Маркировка | Лазерная маркировка (CO₂ / Fiber / UV / DPSS) |
| Гарантия | 12 месяцев |
Теги
Лазерные маркираторы Macsa — профессиональные CO₂, волоконные (Fiber), ультрафиолетовые (UV/DPSS) и специализированные системы для плёнки (Film), созданные для точной, контрастной и долговечной маркировки без чернил и расходных материалов. Линейка включает модели SPARK, SPA2 C (CO₂), SPA2 F (Fiber), SPA2 UV / DPSS, SPA2 Film и версии Washdown для влажных и агрессивных сред.
Благодаря более чем 35-летнему опыту Macsa и постоянным инвестициям в R&D (10% годового оборота), оборудование отличается высокой надёжностью, скоростью, экологичностью и простотой интеграции. Лазерная технология не образует отходов, не требует чернил или растворителей, сокращает выбросы CO₂ и обеспечивает минимальную себестоимость владения.

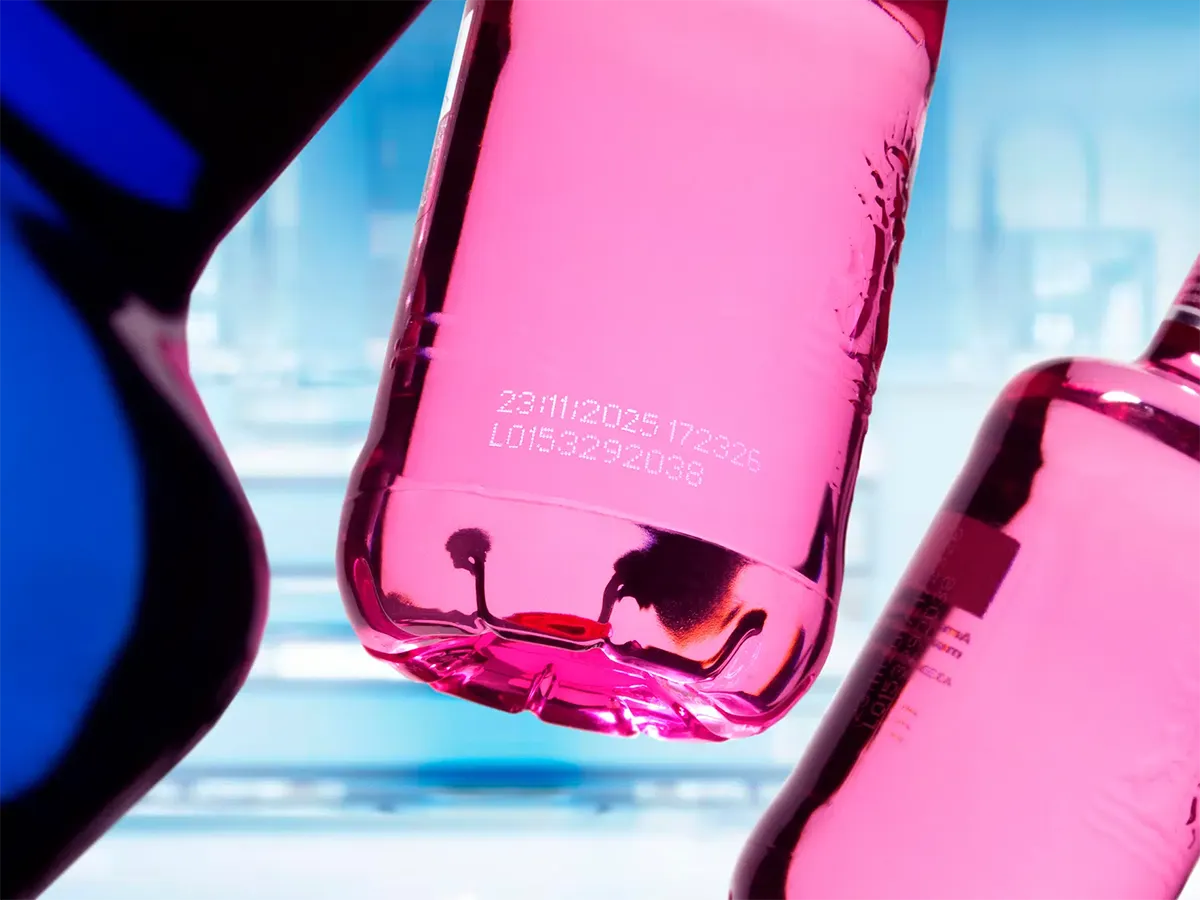

CO₂-лазеры SPA2 C оптимальны для бумаги, картона, ПЭТ, плёнок, стекла, дерева, текстиля и этикеток. Доступные мощности охватывают широкий спектр задач — от мелкосимвольной маркировки до высокоскоростной печати на линиях напитков и FMCG.
Fiber-лазеры SPA2 F обеспечивают глубокое и термическое воздействие на металлы, анодированный алюминий, инженерные пластики, PBT/ABS и промышленные компоненты. Отличный выбор для электроники, автокомпонентов и высокотехнологичных отраслей.
Ультрафиолетовые и DPSS-лазеры SPA2 UV / DPSS (355 nm / 532 nm) обеспечивают высококонтрастную маркировку пластика, композитов, ПЭТ/ПП-плёнок и материалов, чувствительных к температуре. Минимальная зона нагрева делает их идеальными для фармацевтики, косметики, серийной маркировки и 2D-кодов.
SPA2 Film — специализированные CO₂-системы для аккуратной и контрастной маркировки гибкой упаковки, плёнок OPP/PE/PET и ламинатов без прожогов и деформации. Модели оптимизированы под упаковочные машины flow-pack.
SPARK — компактный, экономичный и экологичный CO₂-маркиратор для мелкой и крупной маркировки. Доступен в версиях 10 и 30 Вт. Удобная сенсорная панель TSL-V3, мастер настройки Wizard, библиотека шаблонов, удалённое управление Integranet 4.0 и минимальные эксплуатационные расходы делают SPARK оптимальным выбором для пищевой и упаковочной отрасли.
Лазеры Macsa легко интегрируются в любые производственные линии. Поддерживаются Ethernet / TCP-IP, RS-232, управление через Marca® и MarcaTouch™, удалённый мониторинг OEE, визуальная диагностика, а также сервисные видеоруководства. Компактные головки, охлаждение воздухом или жидкостью (в UV/DPSS), металлические корпуса и опции защиты IP54/IP65 обеспечивают стабильную работу в условиях промышленного производства.
Оборудование Macsa применяется в отраслях:

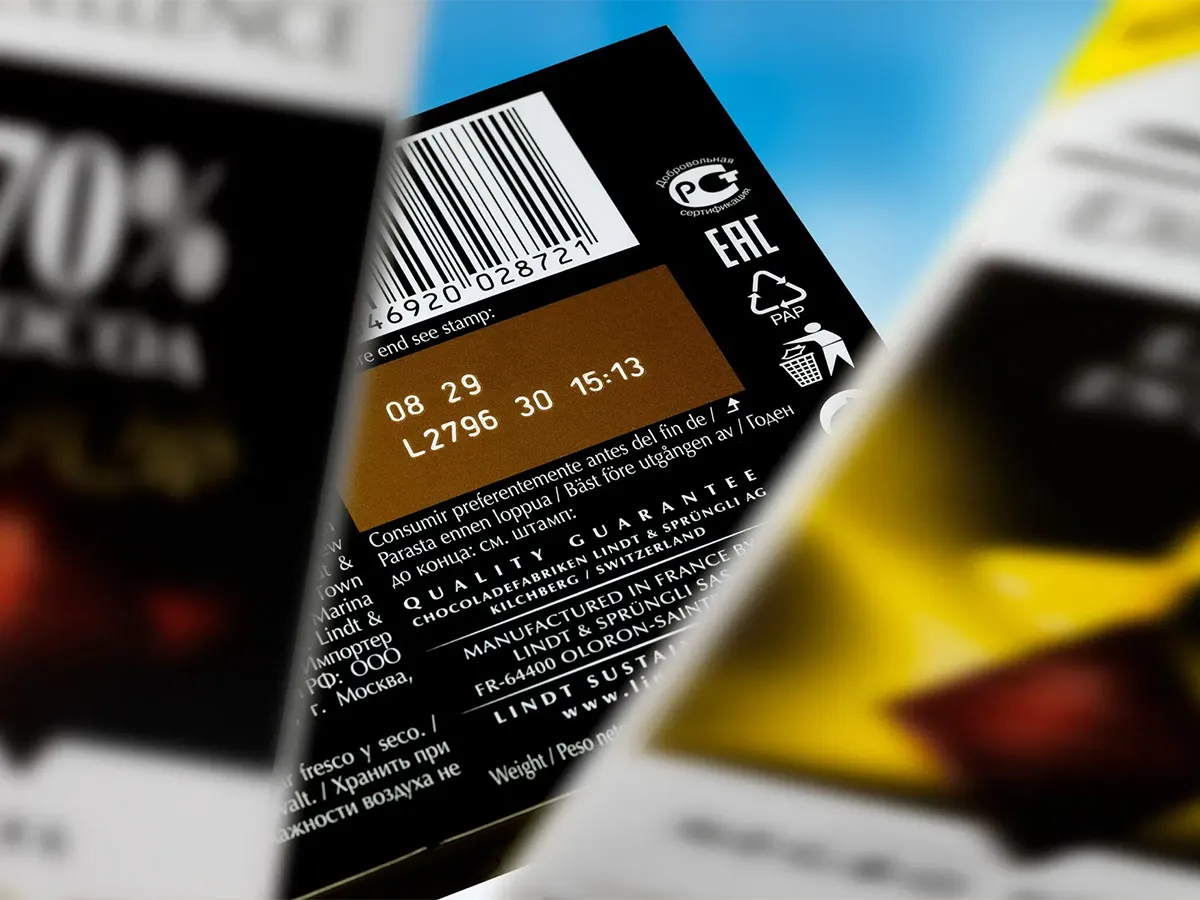

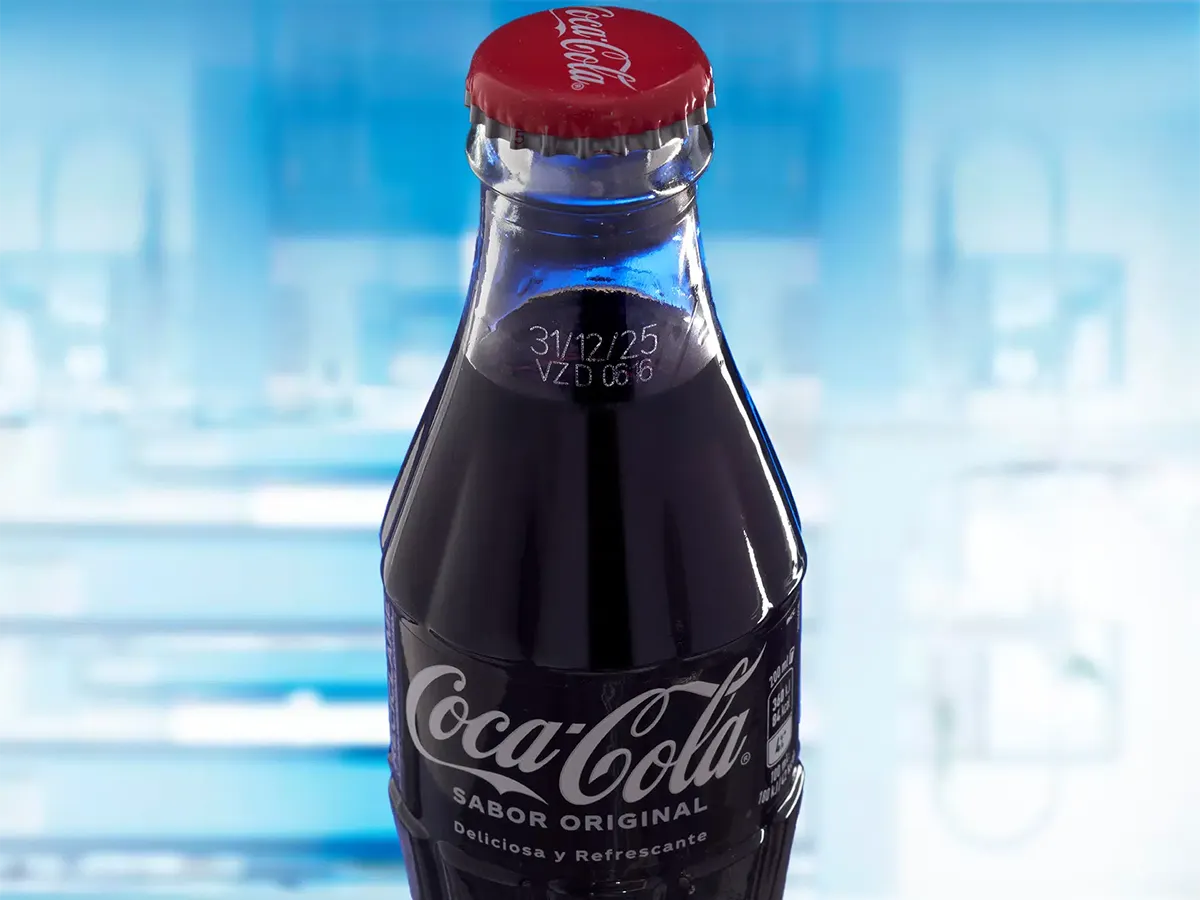

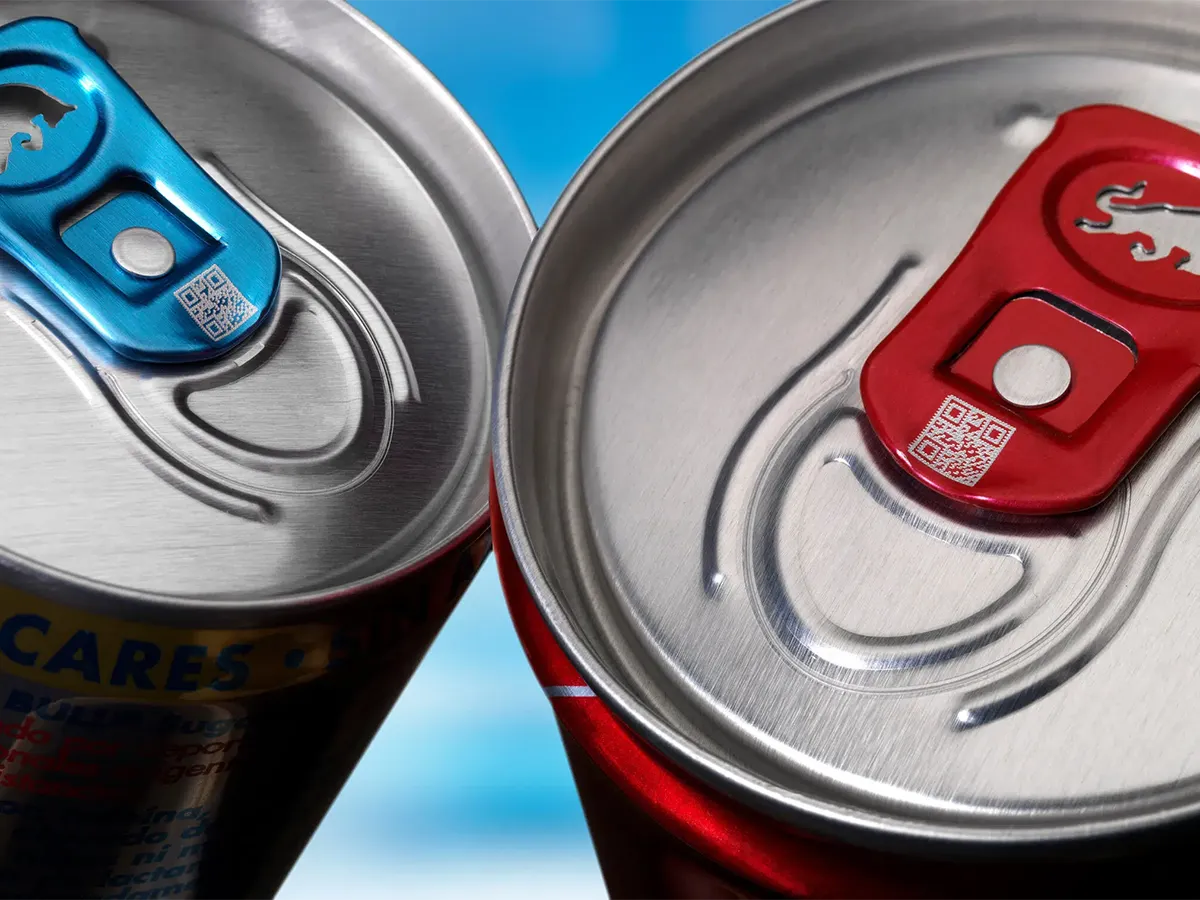

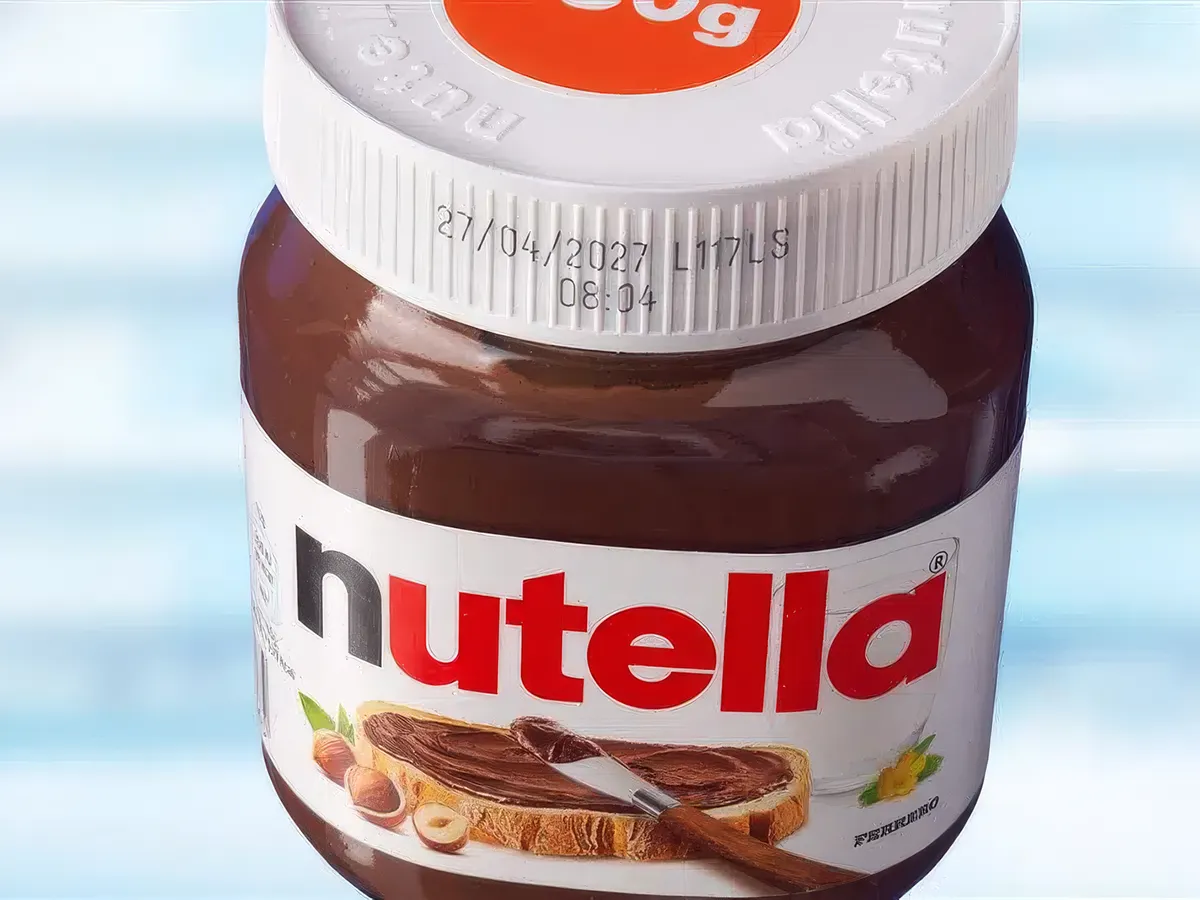

- Пищевая промышленность и напитки (дата/время, срок годности, партия)

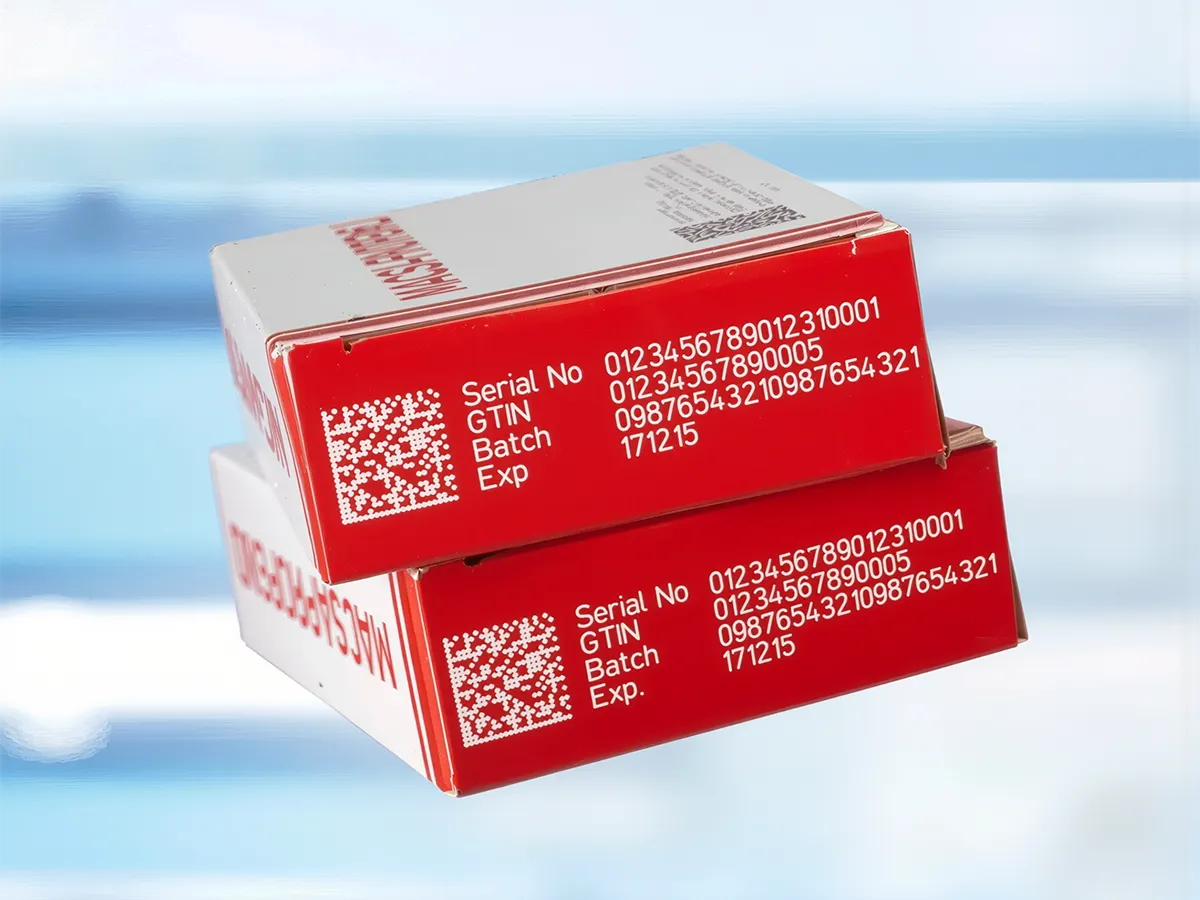

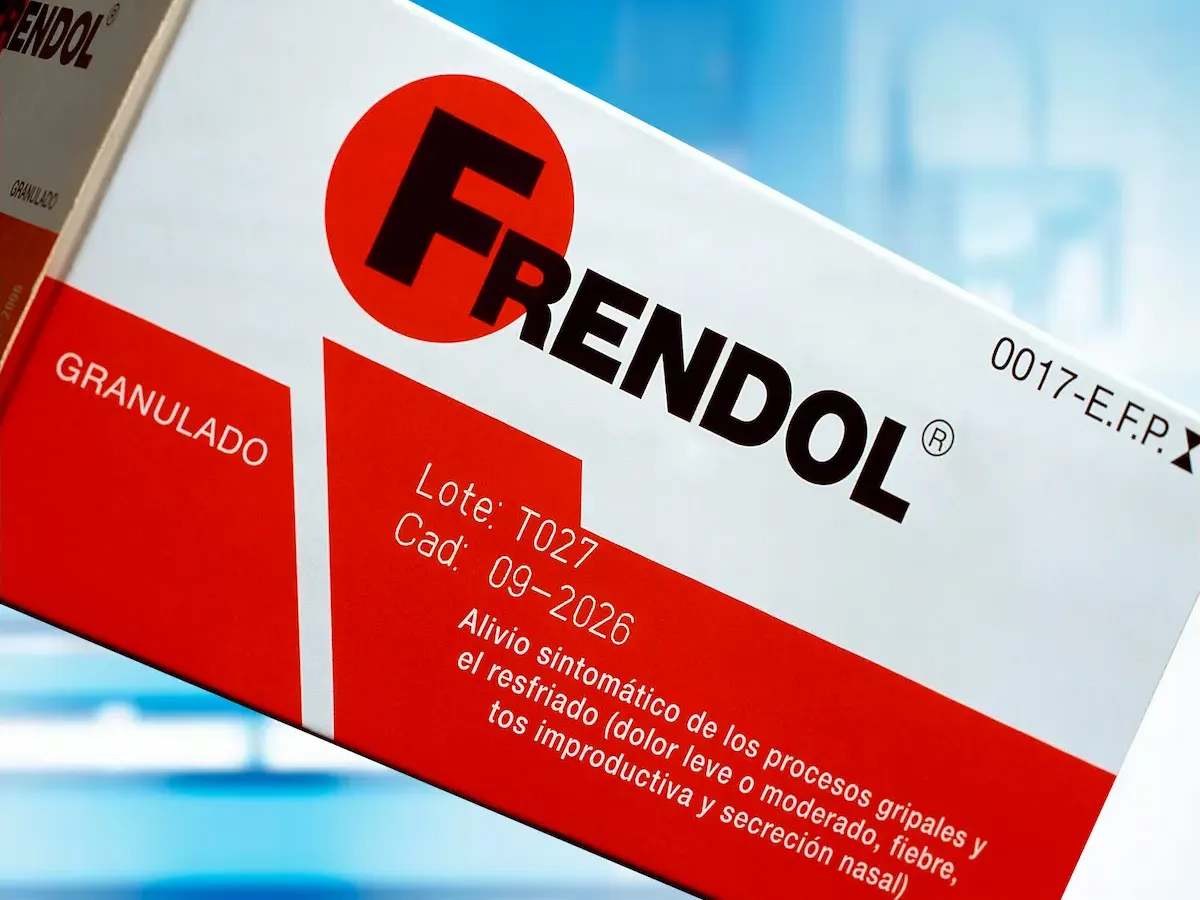

- Фармацевтика и медицина (сериализация, LOT, 2D-коды, микромаркировка)

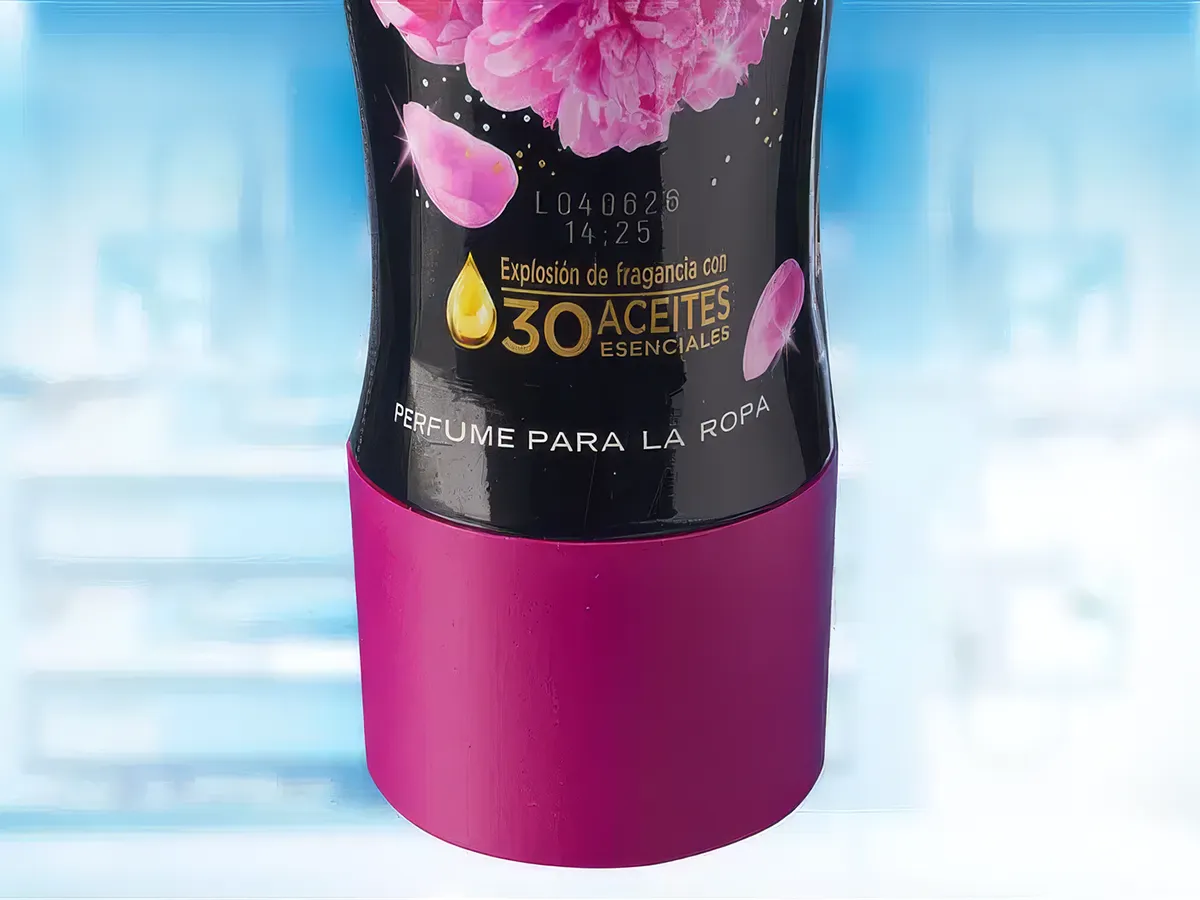

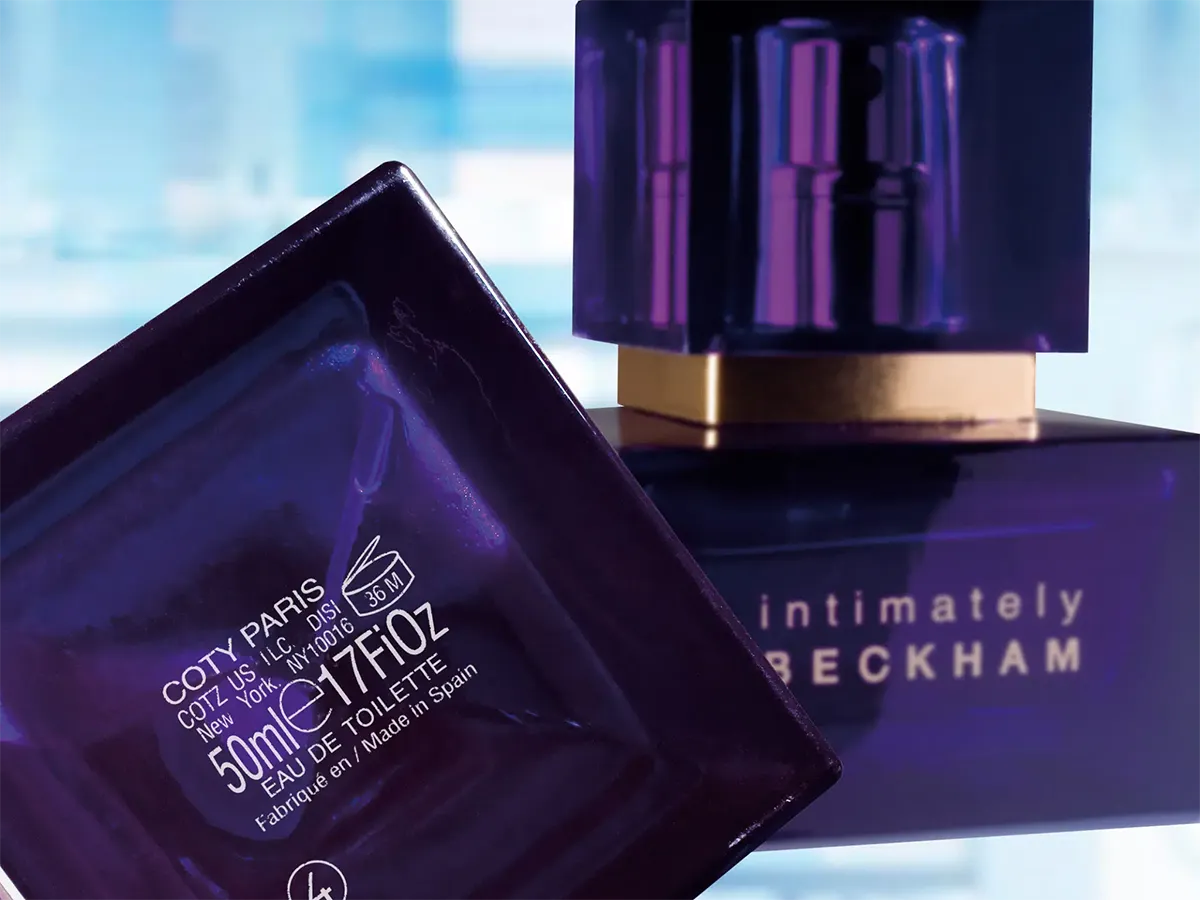

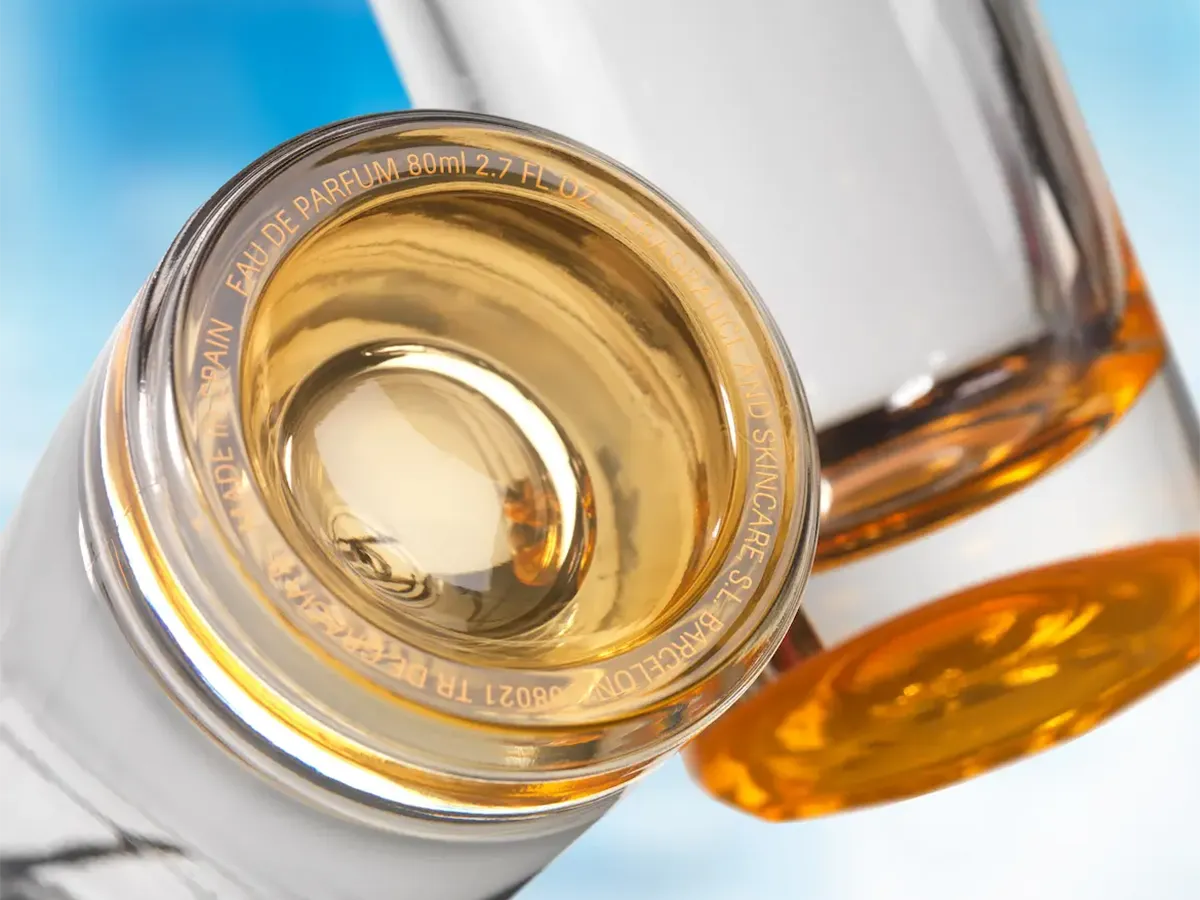

- Косметика и бытовая химия (высококонтрастная маркировка упаковки)
- Электроника, автокомпоненты, металлоизделия (Fiber/DPSS)
- Трубная, кабельная и проволочная промышленность (линейная маркировка)

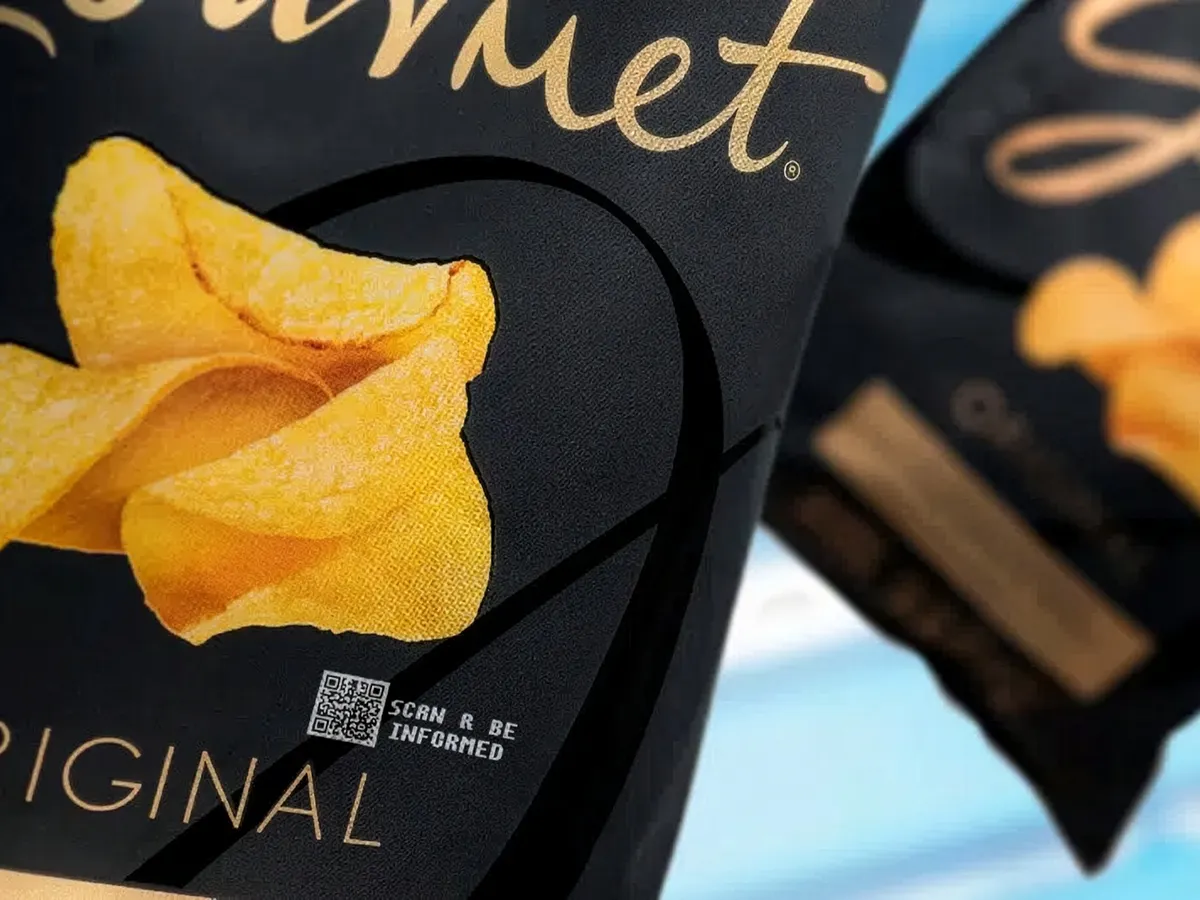

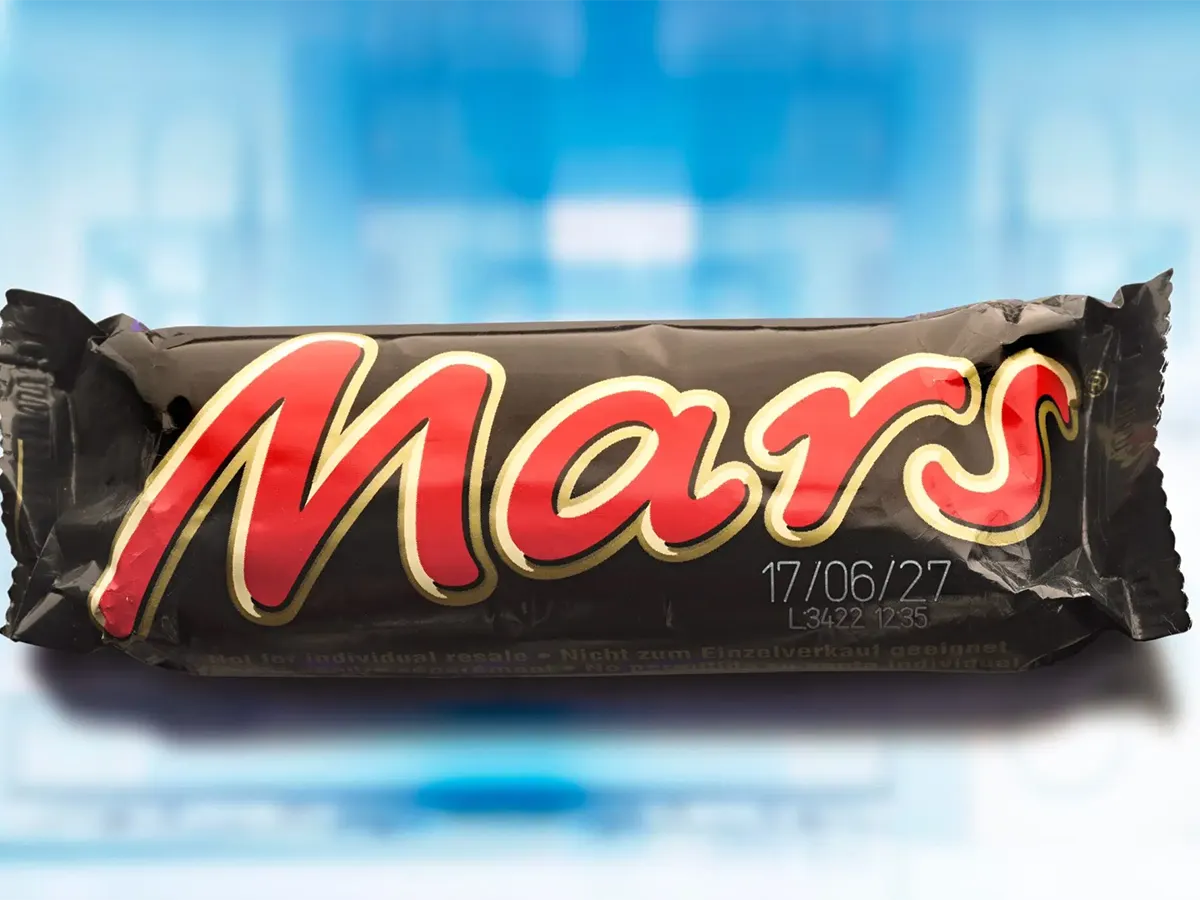

- Гибкая упаковка, flow-pack машины, OPP/PE/PET-плёнки (Film/CO₂/UV)
Нужна помощь с подбором модели или тестом на ваших образцах? Позвоните +7 (727) 346-70-07 — специалисты Forintek-Asia подберут оптимальный лазер под материал, скорость линии и бюджет.
Маркировка без расходников
Никаких чернил, растворителей или отходов. Чисто, экономично и экологично.
Высокая производительность
CO₂, Fiber и UV-системы для высокоскоростной маркировки на конвейерах.
Полный спектр технологий
CO₂ / Fiber / UV / DPSS / Film — решение для любого материала и отрасли.
Умные контроллеры
MarcaTouch™, Wizard, шаблоны, удалённый мониторинг и Integranet 4.0.
Гибкая интеграция
Ethernet, RS-232, I/O, работа «на лету» и по триггеру. Подходит для любых линий.
Надёжность в цеху
Металлические корпуса, IP54/IP65, воздушное/водяное охлаждение, устойчивость к вибрациям.
Нужна консультация и тест маркировки на ваших образцах? Позвоните +7 (727) 346-70-07.
| Модель | SPARK 10 Вт | SPARK 30 Вт |
|---|---|---|
| Тип лазера | Углекислотный CO₂ лазер | |
| Мощность | 10 Вт | 30 Вт |
| Длина волны | 10,6 мкм | |
| Электропитание | 115/230 В, 50/60 Гц (1 фаза + нейтраль) | |
| Потребляемая мощность | 300 ВА | 600 ВА |
| Габариты (A×B×C) | 699 × 196 × 164 мм | 743 × 216 × 176 мм |
| Вес |
Вес нетто: 10 кг Вес брутто: 12 кг |
Вес нетто: 18,5 кг Вес брутто: 21 кг |
| Состав системы | Лазер, система сканирующих зеркал, блоки питания, электронные схемы управления и центральный процессор. | |
| Диаметр луча | >485 мкм | |
| Интенсивность излучения | 52 кВт/см² | 156 кВт/см² |
| Поле маркировки | 60 × 60 мм | |
| Рабочее расстояние (WD) | 95 мм | |
| Выход луча | Выход луча относительно корпуса маркиратора: 90° | |
| Маркировочная головка |
• Отпаянный газовый CO₂-излучатель (лазерная
трубка) • Высокочастотный генератор накачки (RF) • Длина волны: 10,6 мкм |
|
| Программное обеспечение |
• ScanLinux, версия V5.6.5 и выше • ПО Marca® |
|
| Интерфейс пользователя |
• Сенсорная панель управления TSL-V3 • Персональный компьютер |
|
| Управление |
• Сенсорная панель управления с ОС MarcaTouch™ • ПО Marca® • TCP/IP-протокол через Ethernet |
|
| Дополнительные устройства и аксессуары | Выносная сенсорная панель управления для SPARK — набор фотодатчика — фотодатчик (датчик продукта) — набор энкодера — выносной светодиодный индикатор состояния — защитный экран-конус из плексигласа — напольная стойка — крепежная рама U-типа — ранец для переноски — напольная стойка-тренога — горизонтальное и вертикальное крепление к треноге — настольный защитный экран — бумага для маркировки — защитные очки. | |
| Рабочие условия |
• Температура окружающей среды: от 10 °C до
40 °C • Относительная влажность (без конденсата) <95% • Отсутствие вибраций |
|
| Модель | SPA2 C-10 | SPA2 C-30 | SPA2 C-40 |
|---|---|---|---|
| Мощность | 10 Вт | 30 Вт | 40 Вт |
| Технология |
Отпаянный газовый CO₂-излучатель (лазерная трубка),
непрерывное излучение (CW) Высокочастотный генератор накачки (RF) |
||
| Длина волны |
10,6 мкм — стандарт (органические материалы) 10,2 мкм — опция (тонкие плёнки) 9,3 мкм — опция (ПЭТ-бутылки) |
||
| Электропитание |
110/240 В AC, 50/60 Гц (1 фаза +
нейтраль) C-10: 300 ВА | C-30: 600 ВА | C-40: 600 ВА |
||
| Управление |
Сенсорная панель управления TSL-V3 — опция (корпуса
SE, DE) Сенсорная панель TSL-V3 IP65 — опция (корпус WD) ПК с ПО Marca — опция |
||
| Программное обеспечение |
ScanLinux — опция MarcaTouch™ OS 2.00 — стандартная комплектация Marca® (ПК, полный графический интерфейс) — стандартная комплектация TCP/IP — опция | Profinet — опция | OPC-UA — опция Внутренний генератор штрихкодов — опция |
||
| Безопасность |
Электромеханическая заслонка — опция Комплект защиты уровня PL=d — опция |
||
| Дополнительные устройства |
Диодный указатель места маркировки Комплект энкодера Монтажная стойка Комплект фотодатчика |
||
| Рабочие условия |
Температура: 5 °C … 40 °C Влажность: до 95% (без конденсата) Вибрация: без вибраций |
||
| Степень защиты корпуса |
SE — стандартная среда, IP31 DE — запылённая среда, IP54 WD — мойка/вода, IP65 |
||
| Габариты (A × B × C) |
SE/DE: 146 × 196 × 732 мм WD: 168 × 220 × 710 мм |
SE/DE: 176 × 216 × 750 мм WD: 189 × 241 × 740 мм |
|
| Вес |
Нетто: 17 кг Брутто: 20 кг |
Нетто: 25 кг Брутто: 28 кг |
|
| Модель | SPA2 F-20 | SPA2 F-30 | SPA2 F-50 | SPA2 F-100 | SPA2 F-200 |
|---|---|---|---|---|---|
| Мощность | 20 Вт | 30 Вт | 50 Вт | 100 Вт | 200 Вт |
| Технология | Иттербиевый (Yb) волоконный лазер, импульсное излучение (Pulsed) | ||||
| Длина волны | 1064 нм (стандартная комплектация) | ||||
| Длительность импульса |
Фиксированная длительность импульса — стандарт MOPA (регулируемая длительность и частота импульсов): • F-20 / F-30 / F-50 — опция • F-100 / F-200 — недоступно |
||||
| Электропитание | (1 фаза + нейтраль) 500 ВА | (1 фаза + нейтраль) 600 ВА | (1 фаза + нейтраль) 700 ВА | (1 фаза + нейтраль) 825 ВА | (1 фаза + нейтраль) 950 ВА |
| Система охлаждения |
Воздушное охлаждение (корпуса SE, DE) Принудительное воздушное охлаждение (корпус WD) Фильтрующий вентилятор 200–350 м³/ч — опция (DE/WD) Контроллер температуры, обогревающий вентилятор — опция (WD) |
||||
| Оптическая система |
Линзы XQS (высокоскоростные): поля маркировки 60×60 …
560×560 мм Рабочие расстояния: 126 … 955 мм Детализированные параметры — см. техническую документацию |
||||
| Маркировочная головка |
Встроенная головка XQS — стандарт
(20/30/100/200 Вт) | опция (50 Вт) Раздельная (сплит) головка HPD — стандарт (50/100/200 Вт), — для 20/30 Вт недоступно Раздельная XQS WD (IP65) — опция для всех моделей |
||||
| Аксессуары головки |
Выход луча 90° — стандарт Указатель фокусного расстояния — опция Указатель поля маркировки — стандарт |
||||
| Управление |
Сенсорная панель TSL-V3 — опция (SE/DE) Сенсорная панель TSL-V3 IP65 — опция (WD) ПК с программой Marca — опция |
||||
| Программное обеспечение |
ScanLinux — стандарт MarcaTouch™ OS 2.00 — опция Marca® (ПК, расширенный интерфейс) — опция TCP/IP — стандарт Profinet — опция | OPC-UA — опция Внутренний генератор штрихкодов — опция |
||||
| Безопасность |
Электромеханическая заслонка — опция Комплект защиты PL=d — опция |
||||
| Дополнительные устройства |
Диодный указатель места маркировки Комплект энкодера Монтажная стойка Комплект фотодатчика |
||||
| Рабочие условия |
Температура: от 10 °C до 40 °C Влажность: 10–95% (без конденсата) Вибрация: отсутствует |
||||
| Степень защиты корпуса |
SE — IP31 (стандартные условия) DE — IP54 (запылённые линии) WD — IP55/IP65 (влага, мойка) |
||||
| Габариты (A × B × C) |
Маркировочная головка: — 108 × 105 × 506 мм (XQS / UHS) — 108 × 105 × 702 мм (3D) Системный блок: — 525 × 650 × 202 мм |
||||
| Вес |
Вес нетто: 28 кг (XQS/UHS) / 29 кг (3D) Вес брутто: 32 кг (XQS/UHS) / 33 кг (3D) |
||||
| Модель | SPA2 F-20 Film | SPA2 F-50 Film | SPA2 F-100 Film |
|---|---|---|---|
| Мощность | 20 Вт | 50 Вт | 100 Вт |
| Технология | Иттербиевый (Yb) волоконный лазер, непрерывное излучение (CW) | ||
| Длина волны | 1 064 нм (стандартная комплектация) | ||
| Длительность импульса | Непрерывное излучение (CW) | ||
| Электропитание |
110/240 В AC, 50/60 Гц (1 фаза +
нейтраль) F-20 Film: 450 ВА | F-50 Film: 650 ВА | F-100 Film: 770 ВА |
||
| Система охлаждения |
Воздушное охлаждение (корпуса SE, DE) Принудительное воздушное охлаждение (корпус WD) Фильтрующий вентилятор 200/350 м³/ч — опция (корпус WD) Контроллер температуры, обогревающий вентилятор — опция (корпус WD) |
||
| Оптическая система | Высокоскоростные линзы UHS. Поля маркировки от 60×60 до 560×560 мм с рабочим расстоянием 126–955 мм (детализированные параметры — см. техническую документацию). | ||
| Маркировочная головка |
Встроенная головка UHS (высокоскоростная печать) —
стандартная комплектация 3D-головка (трёхмерная печать) — опция |
||
| Аксессуары к головке |
Выход луча под углом 90° — стандартная комплектация Указатель фокусного расстояния — опция Указатель поля маркировки — стандартная комплектация |
||
| Управление |
Сенсорная панель TSL-V3 — опция (корпуса SE, DE) Сенсорная панель TSL-V3 IP65 — опция (корпус WD) ПК с программой Marca — опция |
||
| Программное обеспечение |
ScanLinux — стандартная комплектация MarcaTouch™ OS 2.00 — опция Marca® (ПК, полный графический интерфейс) — опция TCP/IP — стандартная комплектация Profinet — опция | OPC-UA — опция Внутренний генератор штрихкодов — опция |
||
| Безопасность |
Электромеханическая заслонка — опция Комплект защиты уровня PL=d — опция |
||
| Дополнительные устройства |
Диодный указатель места маркировки Комплект энкодера Монтажная стойка Комплект фотодатчика |
||
| Рабочие условия |
Температура: 10 °C … 40 °C Влажность: 10–95% (без конденсата) Вибрация: без вибраций |
||
| Степень защиты корпуса |
SE — стандартная среда, IP31 DE — запылённая среда, IP54 WD — мойка/вода, IP55 / IP65 |
||
| Габариты (A × B × C) |
Блок с маркировочной головкой: — 108 × 105 × 336 мм (головка UHS) — 108 × 105 × 702 мм (головка 3D) Системный блок: — 525 × 650 × 202 мм |
||
| Вес |
Вес нетто: 26 кг (UHS) / 29 кг (3D) Вес брутто: 30 кг (UHS) / 33 кг (3D) |
||
| Модель | SPA2 D-6 | SPA2 D-10 | SPA2 D-20 |
|---|---|---|---|
| Мощность | 6 Вт | 10 Вт | 20 Вт |
| Технология | Твердотельный лазер с диодной накачкой (DPSS), Nd:YVO4, Q-Switched | ||
| Длина волны | 1064 нм | ||
| Длительность импульса | 3–80 нс | 3–80 нс | 2–10 нс |
| Электропитание | 100–240 В, 50/60 Гц, 450 ВА | 100–240 В, 50/60 Гц, 500 ВА | 100–240 В, 50/60 Гц, 500 ВА |
| Система охлаждения |
Воздушное охлаждение (SE) Принудительное воздушное охлаждение (DE) Опции: фильтрующий вентилятор 200/350 м³/ч, контроллер температуры (DE) |
||
| Маркировочная головка | Встроенная головка XQS | ||
| Аксессуары головки |
Выход луча: 0° (опция), 90° (стандарт) Указатель фокусного расстояния: стандарт Указатель поля маркировки: опция |
||
| Программное обеспечение |
ScanLinux — опция MarcaTouch™ OS 2.00 — стандарт Marca® (ПК) — стандарт TCP/IP, Profinet, OPC-UA — опции Внутренний генератор штрихкодов — опция |
||
| Рабочие условия |
Температура: 15–40 °C Влажность: до 95% (без конденсата) Вибраций нет |
||
| Степень защиты корпуса |
SE — IP31 DE — IP54 (только для DPSS) |
||
| Габариты (A×B×C) |
Маркировочная головка: 196 × 146 × 563 мм Системный блок: 200 × 650 × 525 мм |
||
| Вес |
Нетто: 28 кг Брутто: 30 кг |
||
| Модель | SPA2 D-5 | SPA2 D-10 | SPA2 D-1.5 PS | SPA2 D-4 PS |
|---|---|---|---|---|
| Мощность | 5 Вт | 10 Вт | 1,5 Вт (PS) | 4 Вт (PS) |
| Длина волны | 532 нм (зелёный спектр) | |||
| Длительность импульса | 2–10 нс | 2–10 нс | 0,7–3 нс | 0,7–3 нс |
| Электропитание | 450 ВА | 600 ВА | 350 ВА | 700 ВА |
| Охлаждение |
Воздушное (SE / DE), принудительное — DE D-1.5 PS / D-4 PS — водяное охлаждение + чиллер 1000 Вт |
|||
| Головка | Встроенная XQS (стандарт) | |||
| Аксессуары |
Выход луча 90° — стандарт Фокусный указатель / указатель поля — стандарт (у Green) |
|||
| ПО |
ScanLinux — опция MarcaTouch OS 2.00 — стандарт Marca® (ПК) — стандарт TCP/IP, Profinet, OPC-UA — опции |
|||
| Рабочие условия |
Темп.: 15–40 °C Влажность: до 95% без конденсата |
|||
| Корпуса |
SE — IP31 DE — IP54 |
|||
| Габариты |
Головка: 196 × 146 × 563 мм Системный блок: 200 × 650 × 525 мм |
|||
| Вес |
Нетто: 28–29 кг Брутто: 30–33 кг |
|||
| Модель | SPA2 D-5 UV | SPA2 D-15 UV |
|---|---|---|
| Мощность | 5 Вт | 15 Вт |
| Длина волны | 355 нм (ультрафиолетовый диапазон) | |
| Импульс | < 18 нс | < 18 нс |
| Электропитание | 450 ВА | 600 ВА |
| Охлаждение |
Воздушное (SE / DE) Модель WD (IP65) — только UV Чиллер — 1000 Вт (для D-15 UV) |
|
| Головка | Встроенная XQS | |
| ПО |
ScanLinux — опция MarcaTouch OS — стандарт Profinet/OPC-UA — опции |
|
| Условия |
Темп.: 15–40 °C Влажность: до 95% без конденсата Вибраций нет |
|
| Степень защиты |
SE — IP31 DE — IP54 WD — IP65 (только UV) |
|
| Габариты |
Головка: 196 × 146 × 662 мм Системный блок: 200 × 650 × 525 мм |
|
| Вес | 18 кг | 20 кг |
| Модель | SPA2 C-60 | SPA2 C-80 | SPA2 C-100 | SPA2 C-80P | SPA2 C-125P |
|---|---|---|---|---|---|
| Мощность | 60 Вт | 80 Вт | 100 Вт | 80 Вт (Pulsed) | 125 Вт (Pulsed) |
| Технология |
Отпаянный газовый CO₂-излучатель (лазерная трубка) C-60/C-80/C-100 — непрерывное излучение (CW) C-80P / C-125P — импульсное излучение (Pulsed) Высокочастотная RF-накачка |
||||
| Длина волны |
10,6 мкм — стандарт (органические материалы) 10,2 мкм — опция (плёнки) 9,3 мкм — опция (ПЭТ) |
||||
| Электропитание | (1 фаза + N) 1600 ВА | (1 фаза + N) 1900 ВА | (1 фаза + N) 2100 ВА | (1 фаза + N) 1900 ВА | (1 фаза + N) 2230 ВА |
| Система охлаждения |
SE: воздушное DE: принудительное воздушное WD: водяное охлаждение (чиллер) Чиллеры: • C-60 / C-80 — 1000 Вт • C-100 / C-80P — 2000 Вт • C-125P — 2500 Вт Опции (DE / WD): фильтрующий вентилятор 350 м³/ч, контроллер температуры |
||||
| Оптическая система |
Линзы BE для головок XQS/HPD Поля маркировки: 40×40 … 500×500 мм Рабочие расстояния: 55 … 720 мм (Подробности — в тех. таблицах SPA2-C) |
||||
| Маркировочная головка |
XQS (встроенная) — стандарт для SE/DE HPD (высокая плотность мощности) — опция (SE/DE) WD-корпус (IP65) — стандарт для C-80P и C-125P Выход луча: 90° (стандарт), 0° (опция) |
||||
| Управление |
Сенсорная панель TSL-V3 — опция (SE/DE) Сенсорная панель TSL-V3 IP65 — стандарт (WD) ПК с ПО Marca — опция |
||||
| Программное обеспечение |
ScanLinux — опция MarcaTouch™ OS 2.00 — стандарт Marca® (ПК, GUI) — опция TCP/IP — опция Profinet — стандарт OPC-UA — опция Встроенный генератор штрихкодов — опция |
||||
| Безопасность |
Электромеханическая заслонка — опция Комплект защиты PL=d — опция |
||||
| Дополнительные устройства |
Диодный указатель места маркировки Комплект энкодера Монтажная стойка Комплект фотодатчика |
||||
| Рабочие условия |
Температура: 15–40 °C Влажность: ≤95% (без конденсата) Вибраций нет |
||||
| Степень защиты корпуса |
SE — IP31 DE — IP54 WD — IP65 (включая импульсные C-80P / C-125P) |
||||
| Габариты |
Системный блок SE/DE: 202 × 650 × 525 мм Системный блок WD: 350 × 243 × 1105 мм С разделительным коленом: 525 × 294 × 1055 мм |
||||
| Вес |
SE/DE: нетто 28 кг / брутто 30 кг WD: нетто 70 кг / брутто 72 кг |
||||
Маркировка срока годности на пластиковой крышке
Маркировка QR-кода на пластиковой крышке
Маркировка даты и кода на пластиковом флаконе
Маркировка срока годности на гибкой упаковке
Маркировка QR-кода и текста на гибкой упаковке
Маркировка QR-кода и текста на гибкой упаковке
Маркировка DataMatrix и текста на картонной упаковке
Маркировка QR-кода и даты на картонной упаковке
Маркировка даты и кода партии на картонной упаковке
Маркировка даты на стеклянной бутылке
Маркировка QR-кода на крышке алюминиевой банке
Маркировка даты и LOT на ПЭТ-бутылке
Маркировка на стеклянной упаковке
Маркировка на медицинской упаковке
Маркировка на стеклянном флаконе косметики
Лазерные решения Macsa ID
SPARK — обзор
SPA2 WD — обзор
SPA2 D Green / UV — обзор
SPA2 C — обзор
SPA2 F Pulsed — обзор
Вам также может понравиться
